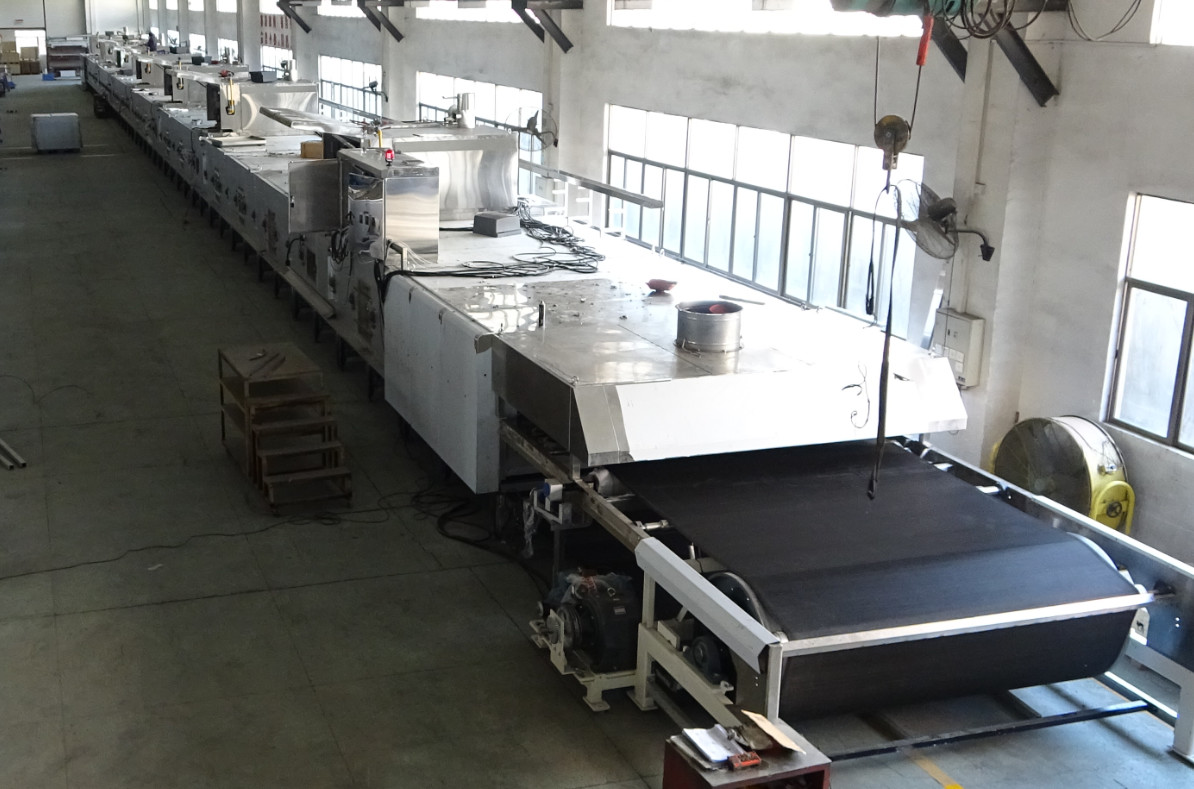

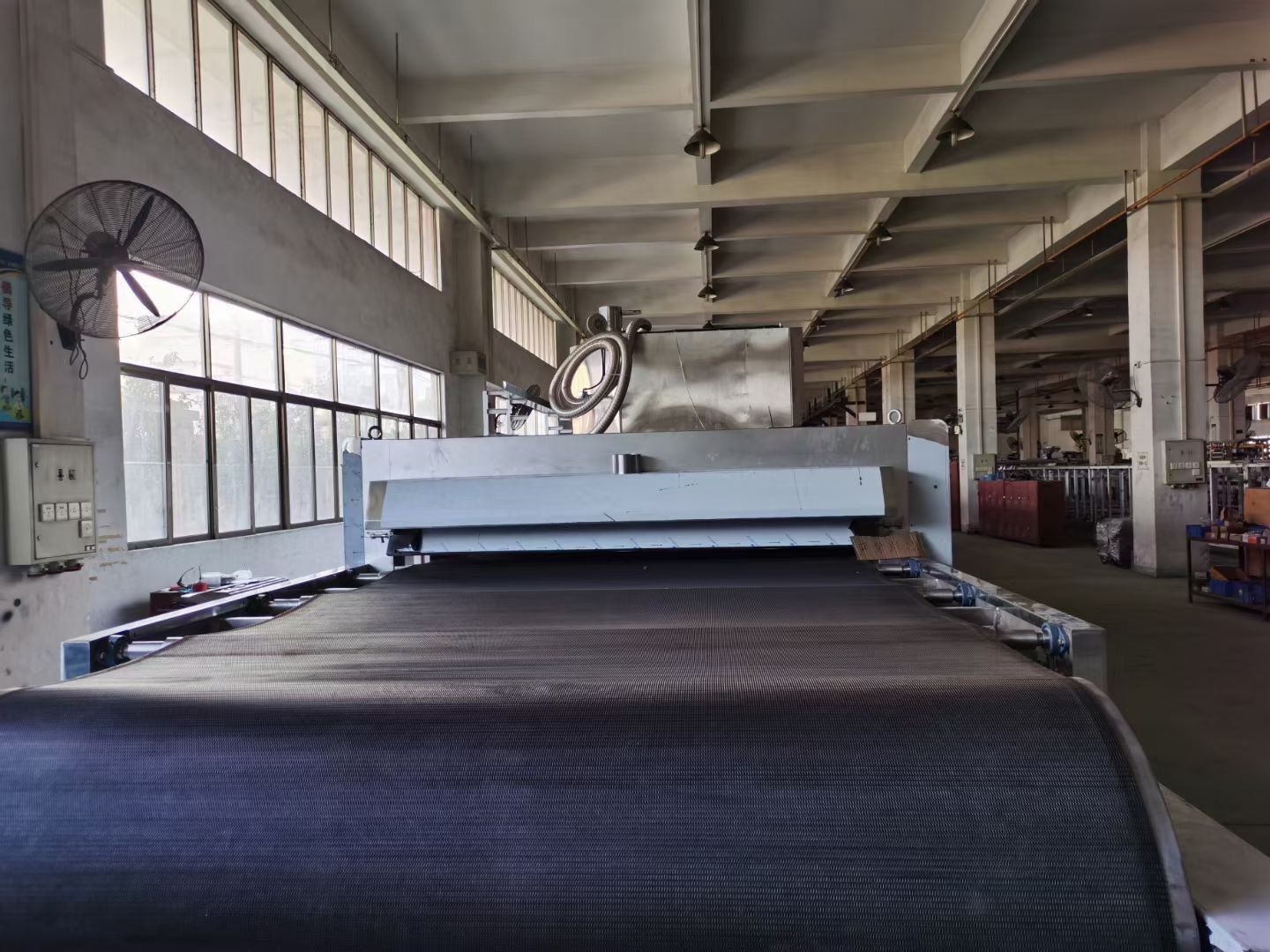

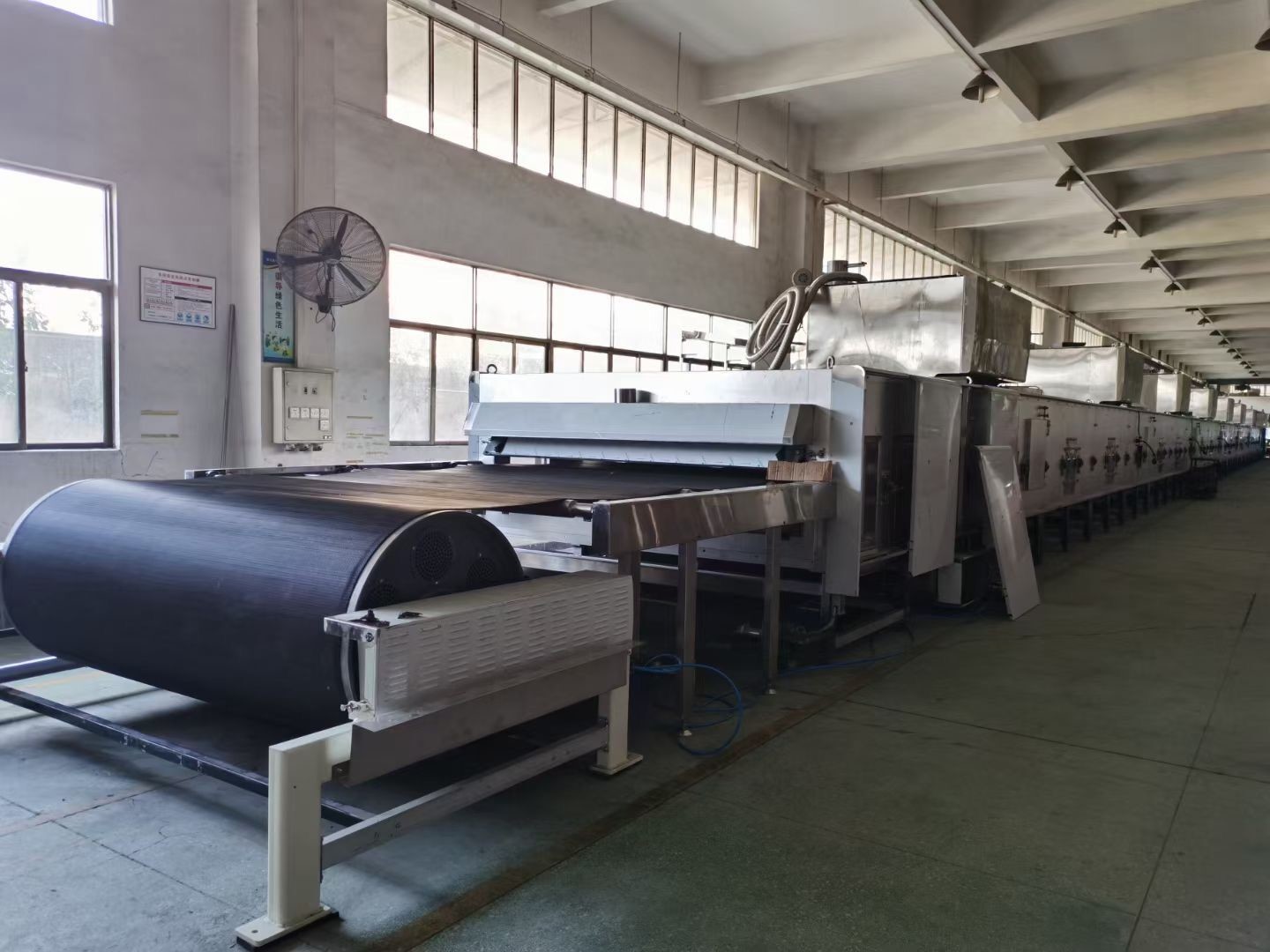

Endüstriyel ABB Motorlu Fırın Gazlı Fırın Hasır Tel Bant Dolaylı Isıtmalı

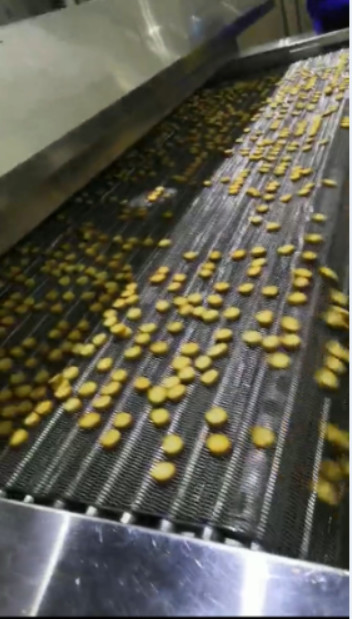

Konveksiyon tünelli fırınlar çok yaygındır ve dolaylı ısı sunar.Bu tip ısıtma çözümü, ısıtılmış havayı pişirme odası boyunca dolaştırmak için bir yanma gazı-hava ısı eşanjörü kullanır.Bu fırın türü, her türlü bisküvi ve kurabiye pişirmek için en uygun olanıdır ve nihai nem içeriği üzerindeki etkisinden dolayı özellikle son pişirme aşamasında etkilidir.

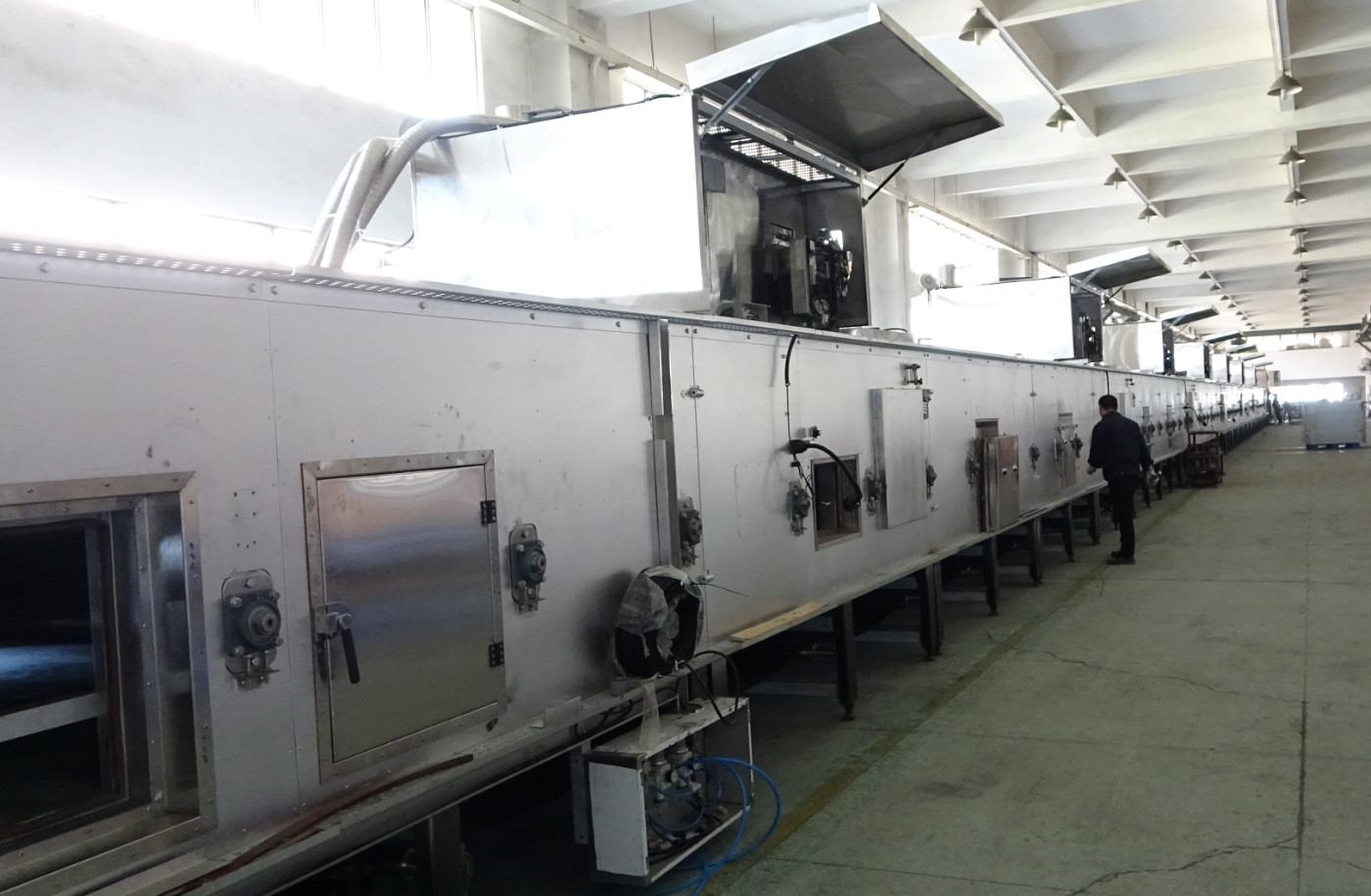

1.FIRIN GÖVDE

1.1 Fırın, 2m/bölüme bölünmüş gaz geçirmez pişirme tüneli inşa edilmiştir.Her bölüm, bölümler arasında gaz sızdırmaz bir bağlantı ile bir çerçeve üzerine bağlanmıştır.

1.2 Pişirme tüneli, ısı kaybını minimuma indirmek için 20CM-25CM yüksek kaliteli yalıtım malzemesi tabakasıyla yalıtılmıştır.

1.3 Kontrol tarafındaki kontrol kapısı.

1.4 Paslanmaz çelik yan ve üst dış panel.

2.ISITMA SİSTEMİ

Dolaylı ısıtma sistemi, sıcak hava sirkülasyon sistemi ile kontrol edilir, ısı eşanjörden aktarılır ve dışarı atılır, yüksek sıcaklık fanı pişirme haznesinden havayı emer ve önce eşanjörden sonra üzerine konumlandırılan plenumlara gönderir ve pişirme konveyörünün altında.üst/alt ısı oranı bir damper vasıtasıyla kademesiz olarak ayarlanabilir.

Isıtma kutusu tünel fırının üstüne monte edilir, ısı kaynağı gazdır, tünel fırının içindeki havanın ısı alışverişini ve ısıtma kutusundan gelen ısıyı sürekli olarak yapmak için güçlü fan.Sıcak hava, ürünü her yerde sabit bir şekilde pişirmek için özel tasarlanmış çıkıştan dışarı akar.Yanma odası δ3.0 paslanmaz çelikten, ısı değişim odası δ2.0 paslanmaz çelikten ve özel tasarım vidalı borudan yapılmıştır.

Hava tüneli karbon çeliği δ2.0 ile bükülür ve eşit ısı oluşturmayı garanti etmek için delinir ve kaynak yapılır.

ABB markalı fan motorunu kullanmak, markalı brülör Weishaupt'tır, ısıtma gücü 10 aşamaya bölünebilir ve ayarlanabilir, bu da yanma sisteminin istikrarlı ve güvenli bir şekilde çalışmasına ve enerji tasarrufu yapmasına yardımcı olabilir.
